摘要

“醫療科技正經歷一場深刻的變革，其重心正從傳統的、大型的、靜態的設備，轉向小型化、便攜式、可穿戴甚至植入式設備。這一演變對電源核心——電池的尺寸、形態和性能提出了前所未有的挑戰。異形可定制電池的出現，不再僅僅是傳統電池的簡單替代品，而是實現設備設計突破、功能集成和提升患者體驗的關鍵賦能技術。本報告將系統闡述醫療設備選擇電池的核心考量，深入剖析異形電池興起的內在邏輯，并詳細解讀其必須滿足的嚴苛技術標準與特性。異形電池的價值不僅體現在物理形態的適配性上，更在于其背后所代表的先進材料、精密制造和智能管理技術，以及這些技術如何共同解決了醫療設備在安全性、可靠性與小型化方面的根本性矛盾。”

一、醫療設備電池選擇的核心要點與通用標準

1.1 安全性與法規遵從：不可逾越的紅線

醫療設備電源的安全性是設計與制造的首要考量，任何故障都可能直接危及患者生命。因此，電池的選擇和集成必須嚴格遵守一系列國際和國家級的法規標準，以確保產品的安全合規性 。

首先，IEC 60601-1 是全球公認的醫療電氣設備基本安全和性能標準。該標準對醫療設備所使用的電池提出了明確要求。更為關鍵的是，IEC 62133 作為針對可充電單電池及電池組的安全標準，其合規性是醫療設備整體通過IEC 60601-1認證的一個先決條件 。這一強制性要求構成了一個嚴密的監管體系：如果電池本身不符合IEC 62133標準，那么整個醫療電氣產品將無法通過IEC 60601-1的電氣安全認證，進而無法獲得進入市場的許可。這意味著，電池的法規合規性問題從根本上阻礙了整個醫療產品的商業化進程，使其成為決定產品生死的關鍵環節 。

此外，美國食品藥品監督管理局(FDA)對用于醫療設備的鋰電池也有具體要求，例如必須在經過UL認證的工廠生產，并且每塊電池都必須具有可追溯性，以便在發生故障時進行深入分析 。這凸顯了從原材料、制造到最終產品的全生命周期質量控制和可追溯性的重要性。

1.2 性能與可靠性：決定設備生命周期的關鍵

醫療設備的可靠性直接影響其治療效果和患者安全。電池作為核心能源，其性能特性直接決定了設備的穩定性和使用壽命。

在關鍵性能指標方面，能量密度決定了設備在充電或更換電池前的續航時間，而功率密度則決定了其在高負載應用下(如急救設備)的瞬時供電能力 。對于植入式設備，如心臟起搏器，其電池需要極長的使用壽命以避免頻繁的手術更換，這就要求電池必須具備超長的循環壽命和極低的自放電率 。

值得注意的是，先進的鋰電池普遍具有平坦的放電曲線 。雖然這使得設備能夠獲得更穩定的電壓供應，從而使電源管理鏈(DC-DC轉換器)能在最高效率點運行 ，但也帶來了巨大的挑戰。傳統的電量估算方法在平坦放電曲線上難以精確確定電池的充電狀態(SOC)和健康狀態(SOH)，因?yàn)樵诜烹娺^程中電壓壓降非常小 。為了解決這一問題，必須引入更復雜、更精密的電池管理系統(BMS)，通過亞毫伏級的測量精度來實現對電池狀態的精確監控 。這種高精度的管理系統能夠有效避免電池的過度充電和過度放電，前者可能導致化學降解、短路和火災等安全隱患，后者則會嚴重縮短電池壽命 。通過這種方式，原本的“技術挑戰”反而催生了對更先進技術的需求，最終確保了整個電池系統的安全性和長壽命。

1.3 不同電池化學體系的對比分析

為醫療設備選擇合適的電池，需要對不同化學體系進行權衡和比較 。

· 鋰金屬電池: 包括二氧化鋰錳(LiMnO2)和二硫化鋰(LiFeS2)等。它們在相似外形尺寸下，容量可達堿性電池的兩倍，且重量更輕，壽命更長，適用于連續血糖監測儀、除顫儀等關鍵設備 。然而，它們存在泄漏和爆炸風險，需要特殊處理和運輸限制 。

· 氧化銀電池: 標稱電壓為1.55V，放電曲線平坦且容量較高，特別適合數字應用。由于其高昂的成本，主要用于紐扣電池或扣式電池。值得一提的是，其銀涂層可降低植入式設備的感染風險，因此在植入式醫療設備中的應用日益廣泛 。

· 鋅空氣電池: 采用鋅陽極和空氣作為陰極，具有輕便和經濟的優點。但由于其工作原理要求暴露于空氣中，這限制了其在需要密封的醫療設備中的使用，因此主要用于助聽器等無需完全密封的設備 。

1.4 物理特性與環境適應性

電池的物理特性對于醫療設備的整體設計至關重要。首先，尺寸與重量直接影響設備的便攜性、可穿戴性和植入舒適度 。對于微型和可穿戴設備，電池的外形尺寸必須小巧輕便，如紐扣電池 。其次，電池必須能在嚴苛的醫療環境中可靠工作，這要求其具備卓越的耐溫與耐濕性，能夠在-40°C至+60°C的溫度范圍和10%至100%的相對濕度(包括冷凝)下穩定運行 。此外，電池的機械性能也不可忽視，必須能夠承受擠壓、跌落等極端機械負荷，確保在各種意外條件下依然安全正常運作。

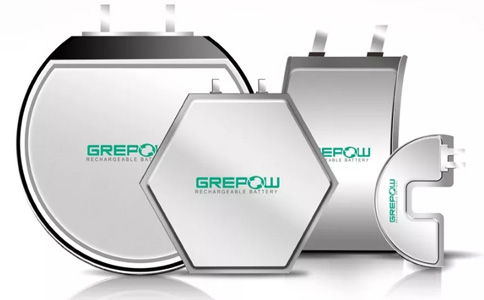

二、異形電池的崛起：為何需要“非標”解決方案

2.1 賦能設備小型化與輕量化

傳統標準電池(如圓柱形或方形)的物理形態，極大地限制了醫療設備設計師在小型化和輕量化方面的創造力。在可穿戴和植入式設備的設計中，為了更好地貼合人體曲線、減少異物感，設備內部空間往往是不規則或形狀獨特的 。異形可定制電池能夠最大化地利用這些狹小且非標準的空間，填補設備內部的“死角”，從而實現設備整體尺寸的顯著減小 。這種對內部空間的優化利用，是實現醫療設備小型化和輕量化的關鍵一環，使其能夠更好地融入人體，成為人體的一部分，而非一個突兀的“外來物” 。

2.2 提升用戶體驗與設計自由度

異形電池不僅是技術上的解決方案，更是改善患者體驗的催化劑。其設計理念直接反映了醫療設備對人體工學和隱蔽性的需求 。以科利耳公司的新一代人工耳蝸為例，其Nucleus? 7聲音處理器通過優化內部結構，使其體積減小25%、重量減輕24% 。這種輕薄、隱蔽的設計得益于對電池和內部組件的定制化安排，大幅提升了患者的佩戴舒適度，特別是對于需要長期佩戴的兒童和青少年而言 。這種設計上的優化，直接將設備的物理形態從“醫療工具”轉變?yōu)椤吧钶o助品”，極大地改善了用戶體驗。同樣，可穿戴的心電圖(ECG)胸貼也需要輕便小巧的電源，以確?；颊咴谌粘；顒?dòng)中無感佩戴 。這種設計需求使得紐扣電池或更小的異形電池成為唯一的選擇，從而揭示了異形電池從純粹的技術需求上升到以用戶為中心的設計需求的關鍵價值。

2.3 拓展醫療設備的功能邊界

異形電池節省出的寶貴內部空間，為醫療設備的功能集成提供了新的可能性。在有限的設備體積內，傳統的標準電池可能會占據大部分空間，從而壓縮了用于集成其他功能模塊的空間。而異形電池通過其獨特的形態，可以與設備的內部電路、高級傳感器、無線通信模塊或數據處理芯片完美地“拼合”在一起，實現空間利用率的最大化 。這種空間效率的提升，間接促進了醫療設備功能的智能化和多樣化。例如，可以將原本無法集成的藍牙通信模塊或更強大的數據處理芯片整合到微型可穿戴設備中，從而實現遠程數據監測、實時分析等高級功能，拓展了醫療設備的治療和監測邊界 。

三、異形可定制電池的苛刻技術要求與特點

3.1 核心特性：超越傳統電池的性能指標

異形電池除了在物理形態上獨樹一幟，其內在技術也必須達到更高的標準。以柔性電池為例，其設計不僅要輕薄、可彎曲，還要在如此獨特的形態下，依然能提供高能量和高功率輸出。研究中提及的一種柔性鋰離子二次電池，其能量密度高達688 W?h/kg，功率密度高達3200 W/kg ，這些指標遠超許多傳統電池。

3.2 精準的電量管理與安全防護

異形電池的定制化和復雜性，使得其對電池管理系統(BMS)的要求更為嚴苛。BMS是確保電池安全和長壽的“大腦” 。針對鋰電池平坦放電曲線的挑戰，BMS必須提供亞毫伏級的測量精度來精確估算SOC和SOH 7。這種高精度的測量不僅能夠?qū)㈦姵貕勖娱L30%以上，還能通過避免過充過放來防止短路、火災等危險情況的發生 。此外，電池單體間的微小差異，如容量差異、自放電和負載電流的差異，都會導致電池不平衡 。BMS需要通過被動式或主動式電量平衡技術來解決這一問題。被動式平衡是一種簡單且低成本的方法，通過移除較高容量電池的電荷來標準化所有電池的SOC;而主動式平衡則是一種更復雜的技術，可以在充電或放電循環中在電池之間傳輸電荷 。無論是哪種方法，其有效性都高度依賴于高精度的測量。

3.3 制造工藝與質量控制

異形電池的定制化和復雜性，使其制造面臨著巨大的挑戰。研究指出，微電池的制造復雜性是阻礙其市場增長的一個重要因素 。同時，大量的電池安全事故根源于可靠性問題 。這里的可靠性并非簡單等同于安全性，它更深層次地指向了“電池安全失效的概率”。也就是說，安全性解決的是“每一個電池是否安全”的問題，而可靠性解決的是“安全設計被實現的概率是多少”的問題 。復雜的制造工藝，如極片卷繞應力過大，可能導致電極在充放電過程中發生相對位移，進而刺破隔膜，引發內部短路 。這表明，異形電池的制造復雜性可能會引入潛在的制造缺陷，從而增加電池長期失效的概率。因此，需要更嚴格的質量控制和評估方法，例如利用CT掃描等精密測試手段來評估電芯的可靠性 。

四、異形電池在醫療設備中的典型應用案例

4.1 植入式設備：從人工耳蝸到起搏器

異形電池在植入式醫療設備中發揮著至關重要的作用。以人工耳蝸為例，科利耳公司的Nucleus? 7聲音處理器采用了纖薄、精巧的設計，使其厚度僅為3.9 mm，能夠更好地貼合植入者頭部的自然形狀，且術后外觀更為自然和隱蔽 。這種設計上的成功，離不開對電池形態的優化，以適應有限且不規則的內部空間，從而提升佩戴舒適度和生活質量 。

在植入式除顫器中，電池需要在毫秒級內提供強大的脈沖電流。鋰/二氧化錳電池憑借其高脈沖電流(可達0.4 A)和穩定的電池電位(3.0 V)，成為了此類中高電流植入式醫療器械的主要應用電池 。

4.2 可穿戴設備與連續監測設備

可穿戴設備追求輕便、長期佩戴和無感體驗，異形電池為此提供了理想的解決方案。連續血糖監測儀等設備需要實現長期佩戴和數據連續監測，這需要紐扣電池等小型化電池提供穩定可靠的電能 。

以心電圖(ECG)胸貼為例，其設計要求設備輕便且不影響患者的日?；顒?dòng)。設計者通常會選擇紐扣電池，并在鋰錳和氧化銀兩種化學體系之間進行權衡 。鋰錳電池(如CR2032)的標稱電壓為3.0V，具有更高的比能量，而氧化銀電池的標稱電壓為1.55 V，但放電曲線更平坦。這種選擇是基于對設備供電需求、體積、電壓和能量密度的綜合考量 。

4.3 便攜式急救與院內設備

在醫院內部，便攜式和移動設備也對電池提出了特殊要求。例如，便攜式急救吸引器需要堅固耐用且輕便，以便在緊急情況下快速攜帶和使用。這類設備需要能夠提供高流量、高功率的電池，以確保在急救條件下能夠?yàn)榛颊咛峁┯行铱焖俚闹委? 。

此外，用于院內轉運的移動面板電腦采用了熱插拔電池設計，以實現不間斷供電 。這種設計通過獨立的電池模塊，可以隨時更換已耗盡電量的電池，而無需關閉設備，從而確保了關鍵數據和功能的連續性，特別是在緊急轉運過程中 。

結論與展望：異形電池的未來趨勢

異形可定制電池是醫療設備小型化、智能化和人性化趨勢的必然產物。它們不僅解決了物理形態上的挑戰，更通過先進的材料和精密的管理技術，從根本上提升了醫療設備的安全性和可靠性。展望未來，醫療設備電池技術將繼續朝著更高安全性、更長壽命和更高集成度的方向發展。此外，生物燃料電池等前沿技術也正受到研究人員的重視，例如利用人體自身的葡萄糖來發電，從根本上解決植入式設備的電池壽命問題，消除頻繁手術更換的需要 。

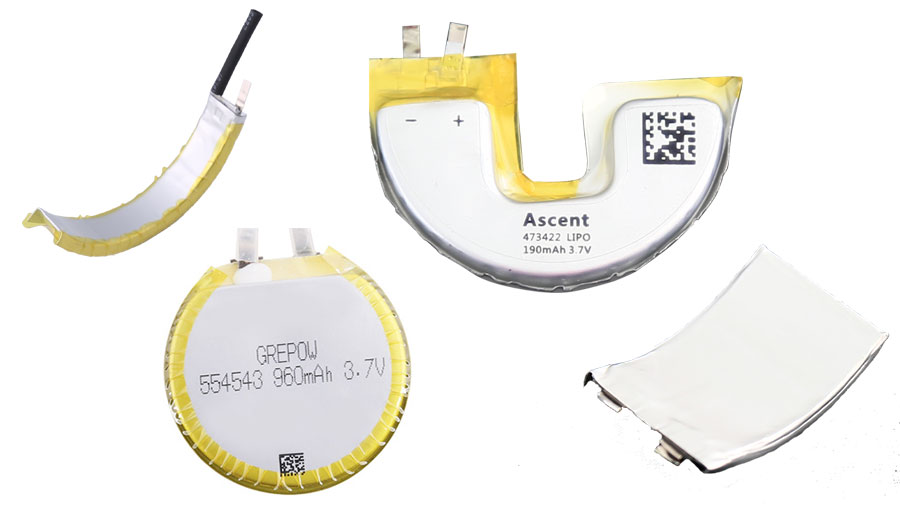

格瑞普深耕異形電池研發與生產二十余年，長期與全球知名品牌商保持合作。公司在智能戒指電池領域處于行業領先地位，已推出多款擁有專利的弧形電池產品。格瑞普在醫療設備行業掌握先進的生產工藝，電池可滿足高電壓、高倍率放電及快速充電、長續航、穩定性能高等嚴苛需求。除標準4.2V聚合物電池外，還可規模化生產高壓4.35V與4.4V異形電池。同時針對醫療設備的定制化電池解決方案，我們具備完善的認證體系與高安全標準，能夠?yàn)榭蛻籼峁┛煽恐С帧Ｈ缒行枨?，可咨詢在線客服或致電我們。
